Comment créer un diagramme de contexte

Un diagramme de contexte est une représentation visuelle qui montre un système et ses interactions avec les acteurs externes (utilisateurs, systèmes, etc.). Il sert à définir les limites du système, identifier les flux d'information et clarifier les relations entre le système et son environnement. Notre guide complet sur les diagrammes de contexte en explique plus précisément les tenants et les aboutissants. Examinons maintenant les étapes nécessaires à la création d'un diagramme de contexte réussi.

Étapes de création d'un diagramme de contexte

1. Comprendre votre système

Avant de créer le diagramme, vous devez comprendre parfaitement à quoi doit ressembler votre système. Comprendre comment il fonctionne actuellement vous aidera à identifier les points à améliorer tout au long du processus.

Par conséquent, si vous souhaitez mettre à niveau un système existant, passez en revue son fonctionnement. Profitez-en pour visualiser la manière dont vous envisagez de créer le logiciel, la façon dont il interagira avec les systèmes externes et pour obtenir l'avis des parties concernées.

Réfléchissez à vos objectifs et à ce que vous voulez que le système soit. C'est ce qui sera placé au centre du diagramme à l'étape suivante.

Si vous créez le diagramme de contexte pour un nouveau système, profitez-en pour déterminer ce que vous attendez de ce système. Cela permettra de maintenir l'ensemble du processus sur la bonne voie et de l'aligner sur l'objectif final.

2. Ajoutez votre système au diagramme

Une fois que vous avez une idée précise de ce que devrait être le système, vous pouvez l'ajouter à votre diagramme de contexte.

Mais comment insérer votre système dans un diagramme de contexte ?

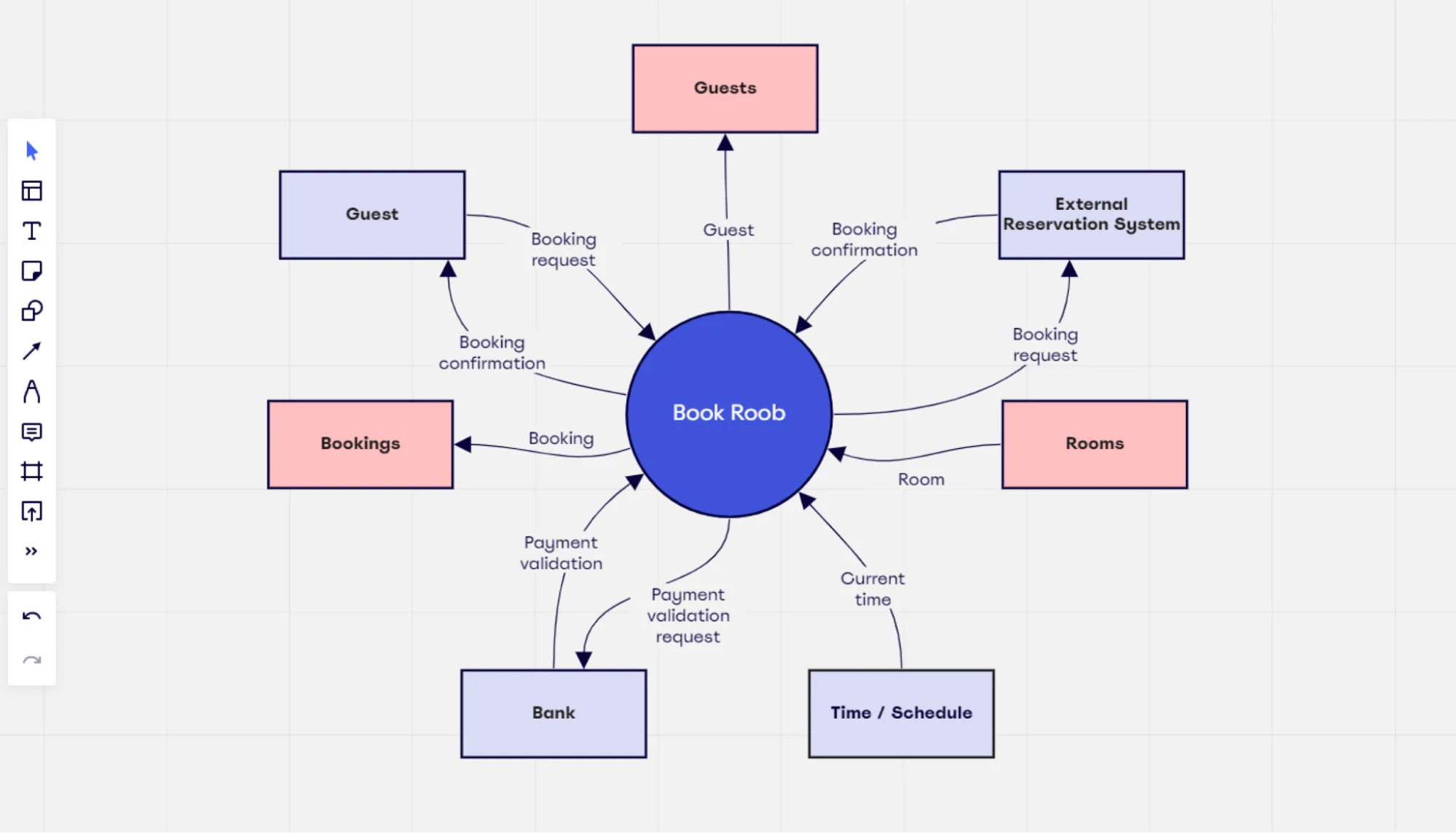

Cela dépend de la structure que vous souhaitez utiliser. Dans la plupart des diagrammes de contexte, le système principal est placé dans le cercle central, qui est le point focal du diagramme. Tous les éléments externes interagissent avec ce cercle. Bien que la plupart des diagrammes de contexte soient structurés de cette manière, cela ne signifie pas que vous devez procéder de la même manière. Par exemple, vous pouvez préférer que le système se trouve en haut du diagramme et qu'il soit relié aux éléments externes.

Créez votre diagramme de manière à illustrer au mieux votre système.

3. Ajoutez vos entités externes

Maintenant que le système est en place, vous pouvez commencer à ajouter les éléments externes.

En utilisant des carrés, des rectangles ou toute autre forme de votre choix, vous pouvez dresser la liste des entités externes qui interagissent avec le système. Elles seront placées autour du centre, prêtes pour l'ajout de flèches à l'étape suivante.

4. Utiliser des flèches pour décrire le flux de données

Avec tous les éléments sur le diagramme, il est temps d'ajouter des flèches pour créer la direction du flux de données. Cela montrera comment les éléments externes interagissent avec le système.

Les flèches sont accompagnées d'étiquettes qui indiquent la relation entre les deux entités.

N'oubliez pas que les données peuvent circuler dans les deux sens dans le diagramme. L'utilisation d'une flèche à double extrémité l'illustre.

5. Partager le diagramme terminé

Lorsque le diagramme est terminé, il est temps de le partager avec les parties concernées afin d'obtenir leurs commentaires. Voici quelques-unes des personnes avec lesquelles vous pourriez vouloir le partager :

• Les membres de l'équipe : si des membres de l'équipe sont directement concernés par les modifications apportées à un système existant ou par la mise en œuvre d'un nouveau système, ils doivent avoir leur mot à dire sur son fonctionnement. Après tout, ce sont eux qui sont susceptibles de l'utiliser régulièrement.
• Le personnel d'encadrement : la plupart du temps, les changements importants de ce type doivent être signés et approuvés par des cadres supérieurs.
• Les principales parties prenantes et les actionnaires : si vous apportez des changements importants aux processus de l'entreprise qui peuvent avoir un impact sur la réussite financière et les performances de l'entreprise, il y a de fortes chances pour que certaines parties prenantes et certains actionnaires aient besoin d'une approbation.

6. Apporter les modifications nécessaires

Une fois que vous avez obtenu tous les commentaires nécessaires, apportez les modifications requises au diagramme.

Vous aurez probablement besoin de plus d'un tour de table, surtout si vous obtenez des informations de différentes personnes au sein de l'entreprise. Là encore, l'utilisation d'une plateforme de collaboration peut s'avérer utile.

Si vous avez beaucoup d'échanges par courrier électronique, par exemple, vous risquez de perdre la trace de tous les commentaires. Il sera également difficile de savoir quelle version du diagramme est la plus récente.

Contrairement au partage de votre diagramme en tant que document par courrier électronique, un outil comme Miro est basé en ligne. Cela signifie que toutes les modifications et suggestions seront téléchargées sur le diagramme en temps réel. Vous ne manquerez aucune information clé et vous pouvez être sûr que la version que vous consultez est la plus récente.

Vous pouvez même avoir une discussion de groupe avec un chat vidéo pendant que vous examinez le diagramme.

En d'autres termes, l'utilisation d'un outil collaboratif vous aidera à gérer le processus de révision aussi efficacement que possible.

Créez un diagramme de contexte dès aujourd'hui

À présent, vous avez une bonne idée de ce qu'est un diagramme de contexte. Vous comprenez les avantages de son utilisation, ses inconvénients et la manière de créer votre propre diagramme de contexte.

Il est maintenant temps de mettre en pratique vos nouvelles connaissances. Nous vous suggérons de commencer par Miro.

Notre espace de travail pour l'innovation, intuitif et collaboratif et enrichi par l'IA, vous permet de créer facilement un diagramme de contexte. Nous avons même un modèle de diagramme de contexte prêt à l'emploi. Vous pouvez le personnaliser avec différents éléments, formes et flèches pour créer le diagramme parfait.

Il vous suffit de vous inscrire gratuitement, de choisir le modèle et vous pouvez vous lancer.
