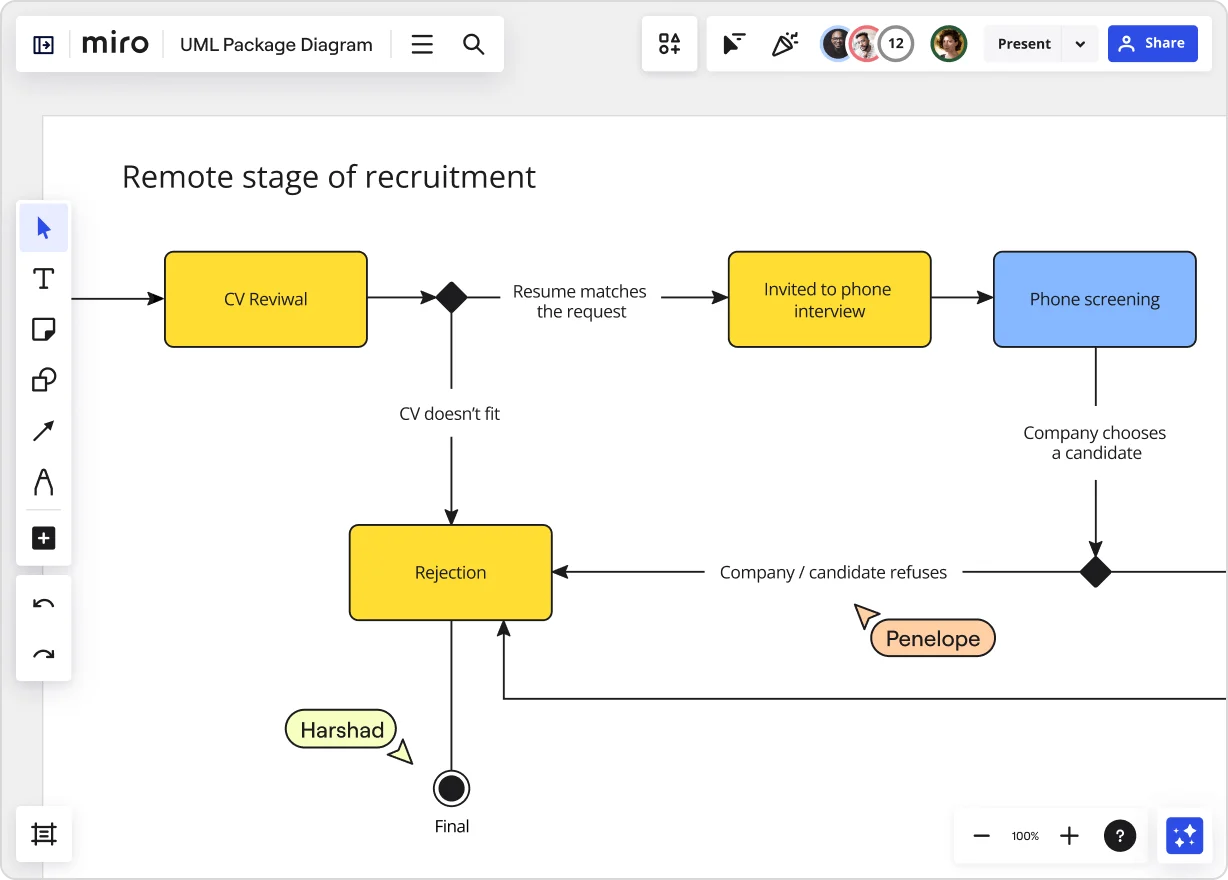

UMLパッケージ図
パッケージ図は、UML(統一モデリング言語)図の一種であり、ソフトウェア開発において要素をパッケージにグループ化することでシステムを俯瞰することに役立つツールです。
この図を使うことで複雑なシステムをわかりやすい図に落とし込めるだけでなく、効果的な構成と文書化ができます。
この記事ではパッケージ図について知っておくべきことをすべて説明します。
パッケージ図とは?
上記でも少し触れたように、パッケージ図とは、統一モデリング言語(UML)の一種で、システム内のさまざまな要素の構成と配置を表すために使用されます。
これらの要素には、クラス、インターフェース、コンポーネント、その他のパッケージなどがあります。
基本的には、複雑なシステムを単純化するために、関連する要素を「パッケージ」にグループ化する方法です。
パッケージ図の主な目的は、システムのさまざまな部分がどのようにグループ化され、それらがどのように相互作用し ているかを示すことでシステムを俯瞰することで。
そのため、パッケージ図は、全体的な構造を理解することが開発と保守の両方にとって重要な大規模なソフトウェア開発プロジェクトで特に役立ちます。
▼ 関連ページ UMLとは?図の種類から書き方の基本をわかりやすく解説
パッケージ図の構成要素
パッケージ図には構成する要素がいくつかあります。
以下で各要素について見ていきましょう。
パッケージ
パッケージは、クラスやインターフェース、あるいは他のパッケージなど、さまざまな UML要素を管理する箱だと考認識できます。
ファイルシステムのフォルダーに似ていることでも知られていますね。
![](https://images.ctfassets.net/w6r2i5d8q73s/71t7xni0HG2BTK9Xor0cdt/a47f6cc0073d73852c05298dd975f3ca/uml-package-diagram__1_xxl_pillar-case_img_EN.png?fm=webp&q=75)
依存関係
これはパッケージとパッケージをつなぐ線で、あるパッケージの変化が他のパッケージにどのような影響を与えるかを示しています。
「依存関係」は、システムコンポーネントの相互関連性を理解する上で不可欠なものです。
![](https://images.ctfassets.net/w6r2i5d8q73s/7n8qfu06JcRgpe97BRgHCB/7d3451ebd3d7f7fdffddb1f121f7fcf1/uml-package-diagram__2_xxl_pillar-case_img_EN.png?fm=webp&q=75)
関係
パッケージ図の「関係」は、依存関係だけでなく、パッケージ間の関連、一般化、実現を示し、シ ステムの階層と構造に関するインサイトを提供してくれます。
![](https://images.ctfassets.net/w6r2i5d8q73s/69wurmiXOuWKFX4jKPncNH/c224aaf098238acd10321e8c614d0d6e/uml-package-diagram__3_xxl_pillar-case_img_EN.png?fm=webp&q=75)
パッケージ図の特徴
次に、パッケージ図の 5 つの特徴を見てみましょう。
1. パッケージ表現
UMLでは、パッケージはタブ付きのフォルダーとして描かれ、他の要素の入れ物としての役割を象徴しています。
各パッケージには多数のUML要素を含めることができ、パッケージ自体も他のパッケージの中に入れることができるため、階層構造を持つことができます。
2. 依存度指標
パッケージ間の矢印や線は依存関係を表し、あるパッケージの変更が他のパッケージにどのような影響を与えるかを示しています。
これらの依存関係は、システムの異なる部分間の関係や相互作用を理解するのに役立ちます。
3. モジュール性とカプセル化
パッケージ図は、関連するクラスやインターフェースをグループ化することで、モジュール性を促進します。
このカプセル化は、パッケージ内の変更を他のパッケージから独立して行うことができるため、複雑さを管理するのに役立ちます。
4. 拡張性と保守性
システムの要素を論理的に整理することで、パッケージ図はシステムの拡張と保守をより管理しやすくします。
パッケージ図は、システムアーキテクチャの明確なロードマップを提供し、追加や修正が必要な箇所を特定しやすくします。
5. コミュニケーションツール
パッケージ図は、設計や文書化で使用するだけでなく、コミュニケーションのための優れたツールでもあります。
パッケージ図は、開発者、管理者、そして技術者でない人にとっても、システムの構造を視覚化し、議論するための明確で簡潔な方法を提供します。
パッケージ図の書き方
Step 1:システムの範囲を定義する
パッケージ図の作成は、システムのどの部分を表すのかを明確に定義することから始めます。
これはシステム全体かもしれませんし、特定のサブシステムかもしれません。
スコープを理解することで、図の焦点と関連性が保たれます。
Step 2:重要な要素を洗い出す
次に、スコープ内の主要な要素を洗い出しましょう。
これらの要素は、クラス、インターフェース、サブシステム、その他のパッケージなどです。
UMLに慣れていない人は、システムを構成するさまざまな部品のインベントリーを作成するようなものだと考えてください。
Step 3:パッケージごとに要素を整理する
関連する要素をパッケージに整理しましょう。
パッケージは、機能的に一緒に属する要素をカプセル化する必要があります。
例えば、データベース関連のクラスはすべて「Database」パッケージに入れることができます。
このようにパッケージに整理することで、UML図をスムーズに作成することができます。
Step 4:パッケージの関係を定義する
これらのパッケージが互いにどのように影響し合っているかを判断しましょう。
そして、依存関係を示す線を引きます。
依存関係は、あるパッケージの変更が他のパッケージに影響する可能性があることを示します。
Step 5:パッケージ内容の絞り込み
各パッケージを掘り下げて、その内容を洗練しましょう。
ここでは、各要素が正しいパッケージに入っていること、そしてパッケージ自体が必要であることを確認します。
このステップでは、より大きなパッケージをより小さく、より管理しやすいものに分解する必要があります。
Step 6:追加のUML要素を組み込む
より複雑な図では、関連する他のUML図の要素も追加されることがあります。
これは、特定のクラス図やアクティビティ図を参照するノートを追加することで、システムのより包括的なビューを提供することを意味します。
必要に合わせて他のUML図を追加しましょう。
Step 7:明確さと正確さを確認する
図が明瞭で正確かどうかを確認しましょう。
正しいだけでなく、理解しやすいようにします。
これには、流れをよくするためにパッケージを並べ替えたり、読みやすくするために要素のサイズを調整したり、わかりやすくするためにラベルを追加したりすることが含まれます。
Step 8:フィードバックの収集
チームメンバー、プロジェクトマネージャー、ユーザーなどのステークホルダーと図を共有し、フィードバックを集めましょう。
このステップは、図が関係者全員のニーズを満たし、システムを正確に表現していることを確認するために不可欠です。
フィードバックに基づいて、必要な調整を行います。
パッケージ図は、ソフトウェア設計プロセスのすべての部分と同様に、多くの場合反復的です。
システムが進化したり、より多くの情報を得たりするにつれて、図を改良する準備をしておいてください。
UMLにおいてのパッケージ図の役割
パッケージ図は、ソフトウェア工学の分野で使用される標準化されたモデリング言語であるUML(統一モデリング言語)で重要な役割を果たします。
UML は、システムの設計を視覚化する一貫した方法を提供するように設計されており、パッケージ図は、システムの構造に関する独自の視点を提供することで、これに貢献します。
以下で各役割について見ていきましょう。
1. UMLの概要
UML フレームワークにはいくつかの種類の図があり、それぞれが特定の目的に役立ちます。
クラス図のような構造図、ユースケース図やシーケンス図のような振る舞い図、相互作用図などがあります。
パッケージ図は構造図のカテゴリーに属し、システムのアーキテクチャーに焦点を当てます。
2. 他のダイアグラムを補完する
クラス図のような他のUML図では、個々のクラスとその関係の詳細に焦点を当てますが、パッケージ図ではより広い視野 を提供します。
パッケージ図は、クラスやインターフェースをパッケージとして整理し、システムのモジュール構造を理解しやすくします。
このような高いレベルの視点は、他の図が提供する詳細な視点を補完します。
3. モジュール設計の促進
ソフトウェア工学の基本原則の1つはモジュール設計であり、パッケージ図はこれを実現する上で極めて重要です。
関連する要素をグループ化することで、パッケージ図は、再利用可能な個別のモジュールで構成されるシステムの設計に役立ちます。
このモジュラーアプローチは、システムの保守性、拡張性、管理性を向上させます。
4. システムの複雑性の管理
大規模なソフトウェア開発プロジェクトでは、全体的なアーキテクチャーを理解することが難しい場合があります。
パッケージ図は、システムの構造を明確かつ整理された形で表示することで、これを単純化します。
この単純化は、プロジェクトの開発フェー ズと保守フェーズの両方にとって非常に重要です。
5. リファクタリングとスケーラビリティへの影響
パッケージ図は、システムのリファクタリングや新機能の拡張の際に特に役立ちます。
これにより、アーキテクトや開発者は、システムのどの部分が変更によって影響を受けるか、新しいコンポーネントを既存の構造にどのように統合すべきかを特定できます。
6. コミュニケーションと文書化の促進
パッケージ図は、その技術的な有用性の他に、優れたコミュニケーションツールとして機能します。
パッケージ図は、深い技術的背景を持たないステークホルダーにも、システムのアーキテクチャを伝えるために使用できます。
パッケージ図はまた、文書化においても重要な役割を果たし、システムの構成について明確かつ簡潔な概要を提供します。
7. システム分析・設計の支援
パッケージ図は、システム分析と設計の初期段階で役立ちます。
潜在的なモジュールを特定し、システムの構造を想定し、システムの異なる部分がどのように相互作用するかを計画するのに役立ちます。
パッケージ図を上手に作るコツ
効果的なパッケージ図の設計は、細部と読みやすさのバランスをとる重要なスキルです。
以下でパッケージ図を上手に作るコツを見ていきましょう。
わかりやすいデザインで作成する
読みやすさを高めるために、色分け、記号の大きさの統一、明確なラベル付けを行う。
よくデザインされたパッケージ図は、一目でそのメッセージが伝わるものでなければならないことを覚えておいてください。
明確かつ、いつでも編集しやすいように作成する
図を使ってシステムを正しく表現し続けるためには、定期的な更新が重要です。
図の整合性を長期間維持するために、バージョン管理や文書化などを継続しましょう。
