Über die Sammlung von Wertstromanalyse-Vorlagen
Eine Wertstromanalyse (VSA)-Vorlage ist ein visuelles Werkzeug, das den Fluss von Materialien und Informationen veranschaulicht, während ein Produkt oder eine Dienstleistung durch einen Wertstrom bewegt wird. Im Gegensatz zu einem Standardflussdiagramm enthält eine VSA Daten wie Bearbeitungszeit, Wartezeit und Fehlerraten. Sie ermöglicht es Organisationen zu sehen, nicht nur wann Arbeit erledigt wird, sondern auch wo Wert geschaffen wird und wo er durch "Muda" (Verschwendung) verloren geht.

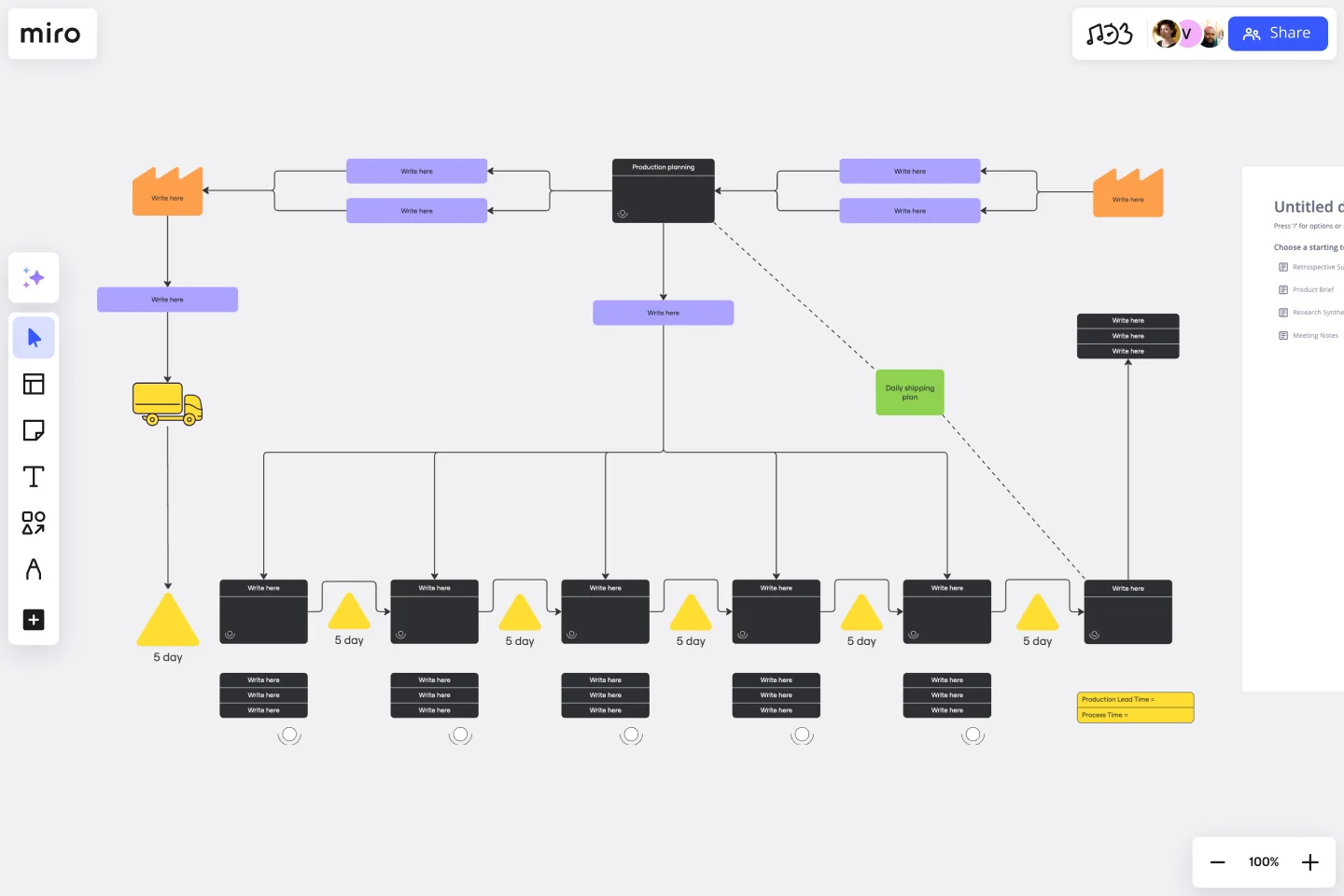

Die Anatomie einer VSM-Vorlage
Ein professioneller Wertstromanalyse-Plan ist in drei unterschiedliche horizontale Abschnitte unterteilt. Jedes leistungsstarke Miro-Board muss enthalten:
1. Den Informationsfluss (oben)
Dieser Abschnitt zeigt, wie die Bestellung des Kunden die Produktion auslöst. Er enthält Symbole für:
Produktionssteuerung: Das zentrale Hub, das die Zeitpläne verwaltet.
Elektronische/Manuelle Informationsflüsse: Wie Daten sich bewegen (z. B. über ERP oder Papier).
2. Der Material-/Prozessfluss (Mitte)
Dieser Abschnitt zeigt die physischen oder digitalen Schritte, die das Produkt durchläuft.
Prozesskästen: Jede Hauptetappe im Wertstrom.
Datenkästen: Kennzahlen für jeden Schritt (Taktzeit, Betriebszeit, Losgröße).
Inventardreiecke: Visuelle Marker für Arbeit, die zwischen den Schritten wartet.
3. Die Zeitachse (Unten)
Der kritischste Teil des VSM. Sie sieht aus wie eine Treppe:
Oberste Stufe: Stellt die nicht wertschöpfende Zeit dar (Warten, Transport, Lagerung).
Unterste Stufe: Stellt die wertschöpfende Zeit dar (tatsächliche Arbeit).
Das Ziel: Berechne die Prozesseffizienz, indem du die wertschöpfende Zeit durch die gesamte Durchlaufzeit teilst.
Das "Flow"-Audit: 3 Wege zur Identifizierung versteckter Verschwendung
Ein VSM ist ein Diagnosetool. Bevor du deinen "Future State" auf Miro entwirfst, wende diese drei Experten-"Gesundheitschecks" auf deinen aktuellen Prozess an:
1. Das "Durchlaufzeit vs. Bearbeitungszeit"-Audit
Das Audit: Ist deine "Durchlaufzeit" (gesamte Zeit von Start bis Ende) 10-mal länger als deine "Bearbeitungszeit" (tatsächliche Arbeitszeit)?
Die Lösung: Analysiere deine toten Zonen. In den meisten ineffizienten Wertströmen werden 90 % der Zeit mit Warten verbracht. Wenn eine Aufgabe 1 Stunde zur Bearbeitung benötigt, aber 3 Tage in einem Posteingang liegt, liegt das Nadelöhr beim Übergang, nicht beim Mitarbeiter. Deine Vorlage muss eine "Zeitachse" enthalten, um diese Lücken zu visualisieren.
2. Der "Informationssilo"-Test
Die Prüfung: Sind deine "Informationsflüsse" (der obere Teil der Map) manuell, fragmentiert oder redundant?
Die Lösung: Analysiere deine Kommunikation. Nutze die VSM, um nachzuverfolgen, wie ein Arbeitsauftrag bearbeitet wird. Wenn Informationen manuell in drei verschiedene Systeme erneut eingegeben werden, hast du eine Hauptquelle für "Überverarbeitung" identifiziert. Eine professionelle VSM verfolgt die Daten ebenso wie das Produkt.
3. Die "First-Pass Yield" (FPY) Prüfung
Das Audit: Wie oft muss eine Aufgabe "nachgearbeitet" oder zur Korrektur zurückgeschickt werden?
Der Ansatz: Prüfe deine Qualität an der Quelle. Verwende deine Vorlage, um die % Vollständig und Genau (%C&A) für jeden Schritt zu erfassen. Wenn ein Schritt nur eine 50%ige %C&A aufweist, wird die Hälfte deiner Kapazität für das Beheben von Fehlern verschwendet. Diesen Wert zu verbessern geht oft schneller, als mehr Personen einzustellen.
Wie man die Vorlagen zur Wertstromanalyse in Miro verwendet
Vorlage auswählen: Beginne mit der Auswahl einer Wertstromanalyse-Vorlage aus der Miro Vorlagenbibliothek. Du findest Vorlagen für verschiedene Branchen und Anwendungsbeispiele.
Deinen Prozess definieren: Identifiziere den Prozess, den du abbilden möchtest. Dies kann alles sein, von der Produktentwicklung bis zu Kundenservice-Workflows.
Den aktuellen Zustand abbilden: Verwende die Vorlage, um den aktuellen Zustand deines Prozesses zu kartieren. Beziehe alle relevanten Schritte, Aktivitäten und Informationsflüsse ein.
Engpässe identifizieren: Analysiere die Karte des aktuellen Zustands, um Engpässe oder Ineffizienzen zu erkennen. Suche nach Bereichen, in denen Verzögerungen auftreten oder Ressourcen nicht optimal genutzt werden.
Den zukünftigen Zustand gestalten: Erstelle eine Karte des zukünftigen Zustands, die eine optimierte Version deines Prozesses darstellt. Integriere Verbesserungen und Änderungen, die die im aktuellen Zustand identifizierten Probleme ansprechen.
Änderungen umsetzen: Nutze die Erkenntnisse aus deinen Wertstromanalysen, um Änderungen in deinem Workflow umzusetzen. Überwache die Auswirkungen dieser Änderungen und nimm weitere Anpassungen vor, wenn nötig.
Wenn du diesen Schritten folgst, kannst du unsere Wertstromanalyse-Vorlagen nutzen, um die Effizienz und Produktivität deines Teams zu verbessern. Diese Vorlagen helfen nicht nur dabei, deine Prozesse zu visualisieren und zu verstehen, sondern bieten auch einen klaren Weg zur kontinuierlichen Verbesserung, sodass dein Team erfolgreich sein kann.
