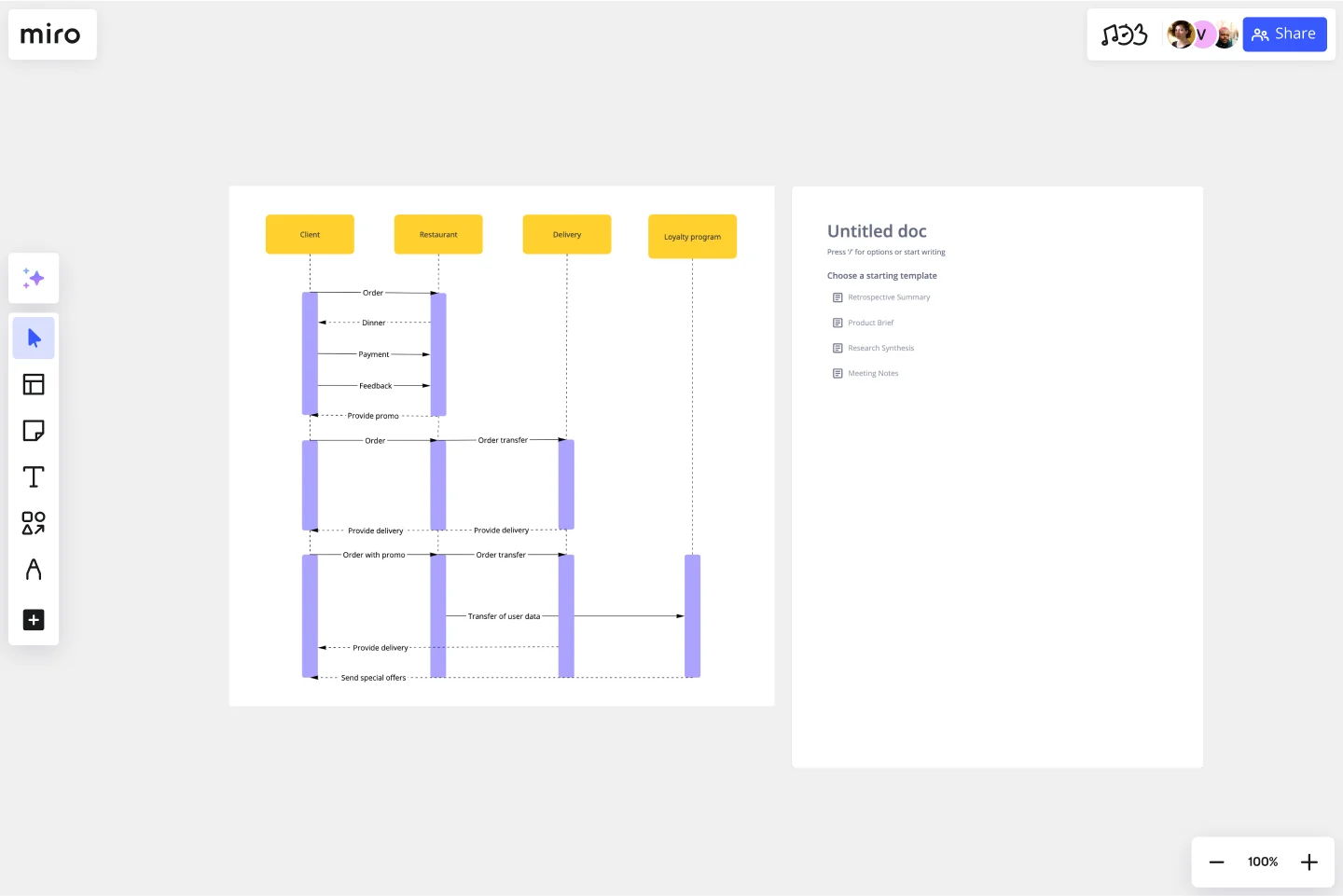

Modello di Diagramma di Sequenza UML
Comprendere l'ordine in cui gli eventi di una sequenza interagiscono tra loro.
Disponibile nei piani Enterprise, Business e Education.
Sul Modello di Diagramma di Sequenza UML...
Il diagramma di sequenza è uno strumento che rappresenta l'interazione degli oggetti in un sistema in ordine sequenziale. I team utilizzano questo diagramma per avere una migliore visione d'insieme dei loro processi di lavoro.
Continua a leggere per saperne di più sul nostro modello di diagramma di sequenza UML.
Cos'è un diagramma di sequenza?
Un diagramma di sequenza è un diagramma UML (Unified Modeling Language) che mostra le interazioni tra gli oggetti di un sistema in ordine sequenziale. È un tipo di diagramma di interazione e viene anche chiamato diagramma di sequenza UML.
È possibile utilizzare un diagramma di sequenza del sistema per mappare il percorso del cliente attraverso un negozio di e-commerce o per ottenere una panoramica di alto livello di specifiche funzioni aziendali.
Nel primo scenario, il cliente è l'"attore" o entità esterna che interagisce con gli elementi del diagramma. Il diagramma del secondo esempio non deve necessariamente avere un "attore".
I team possono utilizzare questo diagramma per analizzare i sistemi di lavoro esistenti.
Tuttavia, uno dei suoi casi d'uso principali è quello della documentazione dei requisiti per l'implementazione di sistemi futuri. Quando il personale o gli analisti progettano un nuovo sistema, si utilizzano uno o più diagrammi di sequenza per illustrare il comportamento del sistema.
Benefici di un diagramma di sequenza
Analizziamo ora i vari benefici di questo tipo di diagramma.
1. Scoprire in anticipo i problemi logici e di interfaccia
Dato che la creazione di un diagramma di sequenza richiede ai team di definire tutti i dettagli di un sistema, li aiuta a trovare i problemi ben prima della fase di implementazione.
2. Utilizzarlo come strumento di collaborazione
Un diagramma di sequenza è un'opzione eccellente quando si vuole rappresentare chiaramente come funziona o dovrebbe funzionare un sistema durante le riunioni di team o i progetti. Per questo motivo, è possibile utilizzarlo come diagramma di collaborazione.
3. Una visione a volo d'uccello
Con un diagramma di sequenza, gli analisti possono esaminare un sistema, che si tratti di un chiosco o di una nuova applicazione, a vari livelli di astrazione. È possibile iniziare con una visione di alto livello del sistema e poi approfondire i dettagli secondo le necessità.
4. Aggiornamento facile
I team possono aggiornare ogni elemento di un diagramma di sequenza per adattarlo a eventi o circostanze mutevoli senza dover rivedere l'intero diagramma.
Come usare un diagramma di sequenza
Il nostro strumento per lavagne bianche consente ai team di creare e condividere facilmente i propri diagrammi di sequenza. Inizia selezionando il modello di diagramma di sequenza e segui i seguenti passaggi:
Step 1: Identificare le linee di vita. Le linee di vita rappresentano i ruoli o le istanze di oggetti che interagiscono. In una sequenza possono esserci due o più linee di vita. Ogni linea di vita è collocata in un riquadro nella parte superiore del diagramma e ha una linea tratteggiata verticale sotto di sé.
Step 2: Creare i messaggi. Un messaggio è un'interazione tra le linee di vita. È rappresentato da una freccia orizzontale. In un diagramma di sequenza si possono utilizzare sette tipi diversi di messaggi.
Step 3: Definire l'attore. Un attore è un'entità esterna che interagisce con la sequenza, ma non ne fa parte. Negli acquisti online, ad esempio, l'attore è il cliente, mentre il sistema di acquisto (ad esempio, "Aggiungi al carrello"-"Totale"-"Conferma ordine") è la sequenza.
Step 4: Aggiungere le barre di attivazione. Una barra di attivazione è un rettangolo sottile che viene posizionato sotto una linea di vita per rappresentare il tempo necessario per completare un'attività. È possibile aggiungere più barre di attivazione alle linee di vita.
Step 5: Includere qualsiasi altra caratteristica importante. Nei diagrammi di sequenza complessi, è possibile aggiungere alternative, opzioni e cicli per rappresentare diverse sequenze.
Esempi di un diagramma di sequenza
Utilizziamo l'esempio del sistema di ordinazione di un fast-food per capire come funziona un diagramma di sequenza.
Quando un cliente vuole effettuare un ordine, durante questa sequenza avvengono le seguenti interazioni:
I clienti si recano alla cassa ed effettuano l'ordine.
La cassiera conferma l'ordine e lo trasmette alla cucina.
Il personale di cucina prepara il cibo e lo riconsegna al banco.
La cassiera consegna l'ordine al cliente.
Un esempio di diagramma di sequenza per questo scenario prevede che il cliente, la cassiera e la cucina siano le tre linee di vita. Esse trasmettono messaggi avanti e indietro.
Le azioni che si svolgono durante questa sequenza sono i messaggi. Ad esempio, "Effettua un ordine", "Conferma dell'ordine", "Dettagli dell'ordine per la preparazione" e "Consegna dell'ordine".
Quali sono gli elementi base di un diagramma di sequenza?
Gli elementi più importanti di un diagramma di sequenza sono le linee di vita, i messaggi, gli attori e le attivazioni. Esistono elementi più complessi che possono aiutare a rappresentare sistemi complicati o ricorrenti.
Cosa mostra un diagramma di sequenza?
Un diagramma di sequenza mostra come due o più elementi di un sistema interagiscono nell'ordine sequenziale della loro interazione. È un diagramma UML che evidenzia la sequenza dei messaggi passati tra gli oggetti di un'applicazione.
What is the format of a sequence diagram?
A sequence diagram is a visual representation of how different components or objects interact with each other over time in a system. It typically includes vertical lifelines representing participants, horizontal arrows showing messages exchanged between them, and activation boxes indicating the time period for each participant's activity. The order of messages reflects the chronological sequence of interactions, and activation arrows show the focus of control during each step. Additional elements like loops, conditions, and parallel interactions can be represented using combined fragments. Although the format may vary depending on the modeling language or tool, these fundamental elements provide a clear understanding of the dynamic behavior within a system.
Inizia ora con questo modello. Disponibile nei piani Enterprise, Business e Education.
