Los desarrolladores de software deben ser capaces de diseñar sistemas complejos que sean fáciles de entender. Una forma de organizar visualmente estos sistemas es a través de los diagramas de componentes UML.

Un diagrama de componentes UML muestra cómo se relacionan los componentes entre sí dentro de un sistema más grande. Un componente del sistema es un módulo que forma parte de un sistema de hardware y software más grande. Tiene sus propias entradas y salidas e interfaces específicas con otros componentes del sistema.

Introducción a los diagramas de componentes UML

UML es una forma estándar de modelar sistemas de software. Al crear un diagrama UML, el desarrollador se centra en la estructura, funciones y relaciones dentro de un sistema.

Los diagramas de componentes UML difieren de otros tipos de diagramas UML. No se utilizan para diseñar el sistema, sino para mostrar la organización de los componentes tal y como se implementarán. Los componentes son elementos como archivos, documentos, bibliotecas, módulos de software e incluso paquetes de módulos.

¿Qué son los diagramas de componentes UML?

Los diagramas de componentes UML muestran la estructura de los componentes de la arquitectura de un sistema y cómo están conectados e interactúan. Por ejemplo, un sistema de compras en línea tiene pasarelas de pago, catálogos de productos, carritos de compra, etc. Un componente es un elemento de un sistema que puede ser reemplazado sin afectar al resto del sistema.

Propósito de los diagramas de componentes

Los diagramas de componentes ayudan a identificar qué componentes son necesarios para un producto en particular. Además, muestran las relaciones entre los componentes.

Los diagramas de componentes ofrecen una vista de nivel superior que un diagrama de clases. Mientras que un diagrama de clases muestra clases, sus atributos y métodos, y las relaciones entre objetos, los diagramas de componentes incluyen uno o más componentes, y cada componente suele contener múltiples clases.

Quizás lo más importante es que los diagramas de componentes aclaran la estructura de un sistema de software. Se pueden ver los componentes del software y sus interfaces, así como las dependencias con otros componentes.

Estos diagramas enseñan la estructura de implementación de un sistema, por lo que los desarrolladores saben cómo mantenerlo y modificarlo. También muestran dependencias entre componentes, lo que puede ayudar a identificar problemas.

Los diagramas de componentes muestran la estructura física o aspectos físicos de un sistema. Pueden ser de alto nivel o detallados. Cada componente modelado proporciona un servicio específico y se comporta de una manera bien definida. Los conectores entre ellos también tienen significados específicos.

Los arquitectos de sistemas utilizan diagramas de componentes UML para buscar fallos de diseño o identificar problemas de rendimiento si las cosas son demasiado lentas. También les ayudan a entender cómo funcionan juntos los diferentes componentes.

Los diagramas de componentes UML también pueden utilizarse como herramienta de comunicación. Los desarrolladores pueden explicar rápidamente y fácilmente la estructura de un sistema a colegas o clientes.

Los diagramas de componentes proporcionan una visión documentada del sistema tal y como se ha implementado. Esto es especialmente útil para aquellos que se unen a un proyecto en curso o que necesitan realizar cambios en un componente en particular.

Cuándo usar un diagrama de componentes

Por ejemplo, consideremos un sistema de compras en línea. Los principales componentes incluyen:

- Pasarelas de pago como PayPal, Strip o Adyen (para el proceso de compra real del cliente).

- Catálogos de productos (donde los clientes pueden navegar por los productos).

- Sistemas de procesamiento de pedidos (que gestionan los pedidos de los clientes).

- Sistemas de atención al cliente (para proporcionar soporte a los clientes).

Cada componente tiene su propio conjunto de subcomponentes. Estos definen aún más su funcionalidad dentro de la arquitectura del sistema.

Al crear un diagrama de componentes UML, los desarrolladores necesitan entender varios elementos clave:

- Componente: Una parte de un sistema que tiene su propia funcionalidad y comportamiento.

- Interfaz: Una interfaz es un método o conjunto de métodos utilizados por otro componente. Un componente dado puede proporcionar interfaces a otros componentes y/o puede requerir interfaces de otros componentes.

- Puerto: Un lugar donde un componente interactúa con su entorno y envía mensajes.

- Conector: Una forma en que dos componentes pueden comunicarse.

- Dependencia: Una dependencia donde un componente depende de otro.

Con componentes, los desarrolladores pueden crear diagramas de componentes UML precisos. Los diagramas de componentes pueden mostrarse a varios niveles.

Por ejemplo, un componente de nivel superior puede contener componentes de nivel inferior. Los componentes de nivel inferior pueden mostrarse en detalle en otro diagrama de componentes. Los componentes de nivel inferior también pueden ser agrupados en un diagrama de nivel superior.

Elementos básicos de los diagramas de componentes UML

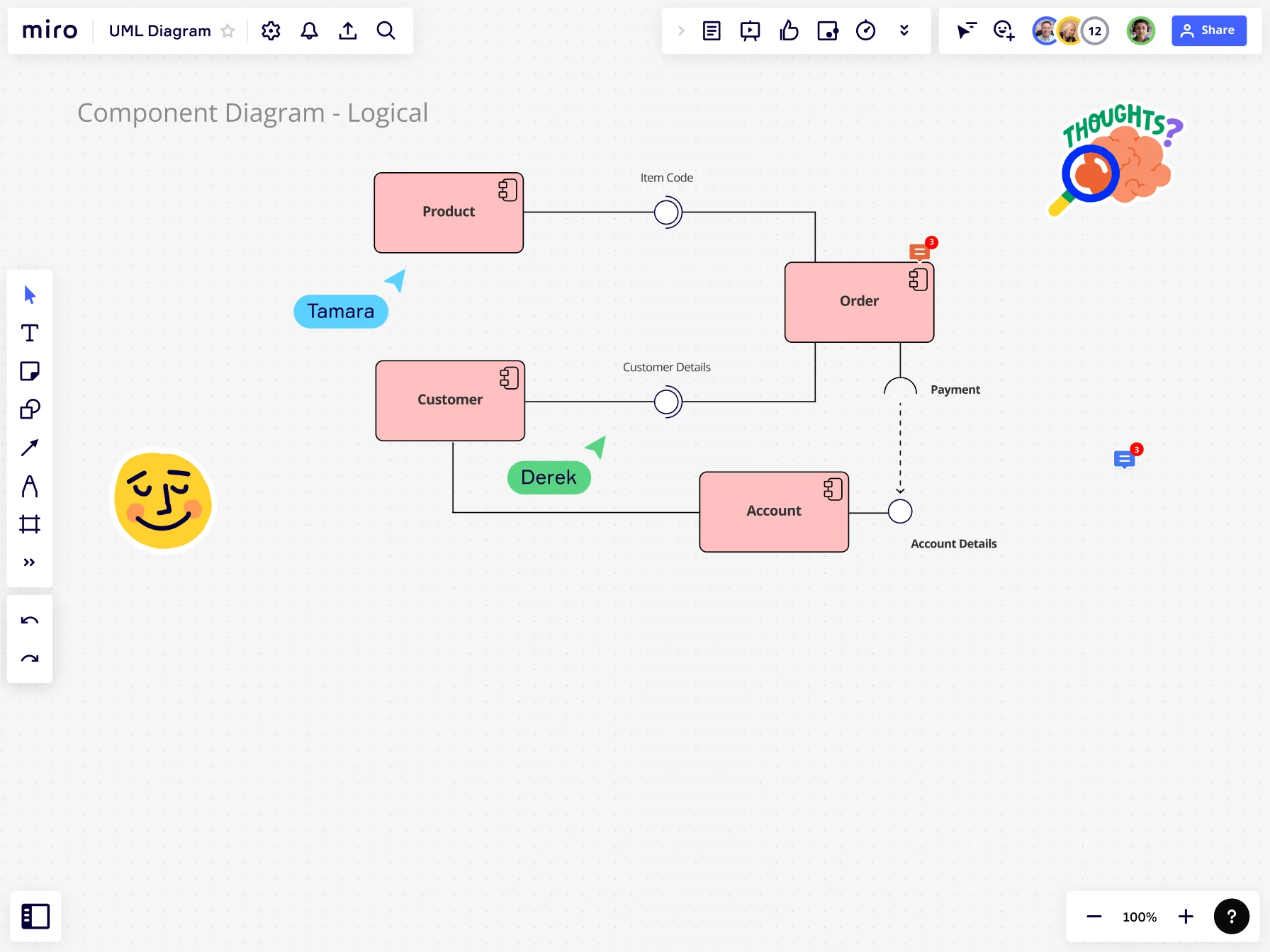

Los diagramas de componentes UML son una excelente herramienta para modelar sistemas de software. Permiten a los desarrolladores visualizar la estructura y relaciones del sistema y sus componentes. Veamos cómo se ve un diagrama de componentes UML:

Componentes

Los diagramas de componentes UML están compuestos por componentes, que pueden ser desde las piezas más pequeñas de software que cumplen una función específica hasta clases, paquetes, subsistemas o sistemas completos. Aquí algunos elementos comunes:

- Elemento componente: Una parte de un sistema, como un módulo, se denomina entidad.

- Ícono de componente: Representación gráfica de la funcionalidad o propósito de un componente.

- Elemento de notación de componente: Elemento gráfico utilizado para mostrar un componente en un diagrama.

- Símbolo de componente: Símbolo que muestra un componente como una entidad separada.

- Relación componente-subcomponente: Representa la relación jerárquica entre componentes y subcomponentes.

- Componentes internos: Funcionalidad dentro de un componente padre.

Por ejemplo, si estás construyendo una aplicación web, esta podría tener un componente para autenticación de usuarios, otro para datos del usuario y otro para contenido.

Interfaces

Las interfaces son elementos de componentes o clases que ofrecen funciones a otros componentes o clases. Definen operaciones que otros componentes o clases deben implementar. En UML, se muestran como pequeños rectángulos vinculados a un componente. Existen dos tipos de interfaces:

- Interfaces proporcionadas: Servicios que el componente ofrece a sus clientes.

- Interfaces requeridas: Servicios que el componente necesita de otros componentes.

Por ejemplo, el componente de autenticación tiene una interfaz que recibe información de inicio de sesión del usuario. Así que tiene una interfaz proporcionada, dirigida a una interfaz requerida que es necesaria por el componente de inicio de sesión del usuario. Luego, devuelve un token de sesión a través de una interfaz. El componente de gestión de datos tiene interfaces para la recuperación de datos del usuario y para la actualización de estos datos.

Puertos

Los puertos son lugares donde dos cosas pueden conectarse. Los símbolos para los puertos son pequeños círculos o rectángulos en el límite de un componente. Permiten que los componentes se comuniquen entre sí. Por ejemplo, el componente de autenticación podría tener un puerto para recibir información de inicio de sesión del usuario.

Además de eso, tiene otro puerto para devolver un token de sesión. Y el componente de gestión de datos podría tener un puerto para recuperar datos del usuario y otro para actualizar esos datos. Estos puertos estarían conectados a las interfaces correspondientes en los otros componentes.

Conectores

Los conectores se utilizan para mostrar el flujo de información entre componentes, dependencias y canales de comunicación. Hay varios tipos, pero estos son algunos ejemplos:

- Tipo de conector: El conector es la forma en que dos componentes de software se comunican en un diagrama. El tipo de conector puede ser protocolos, interfaces, señales o componentes.

- Puentes de conector: muestra cómo diferentes componentes trabajan juntos en el diagrama.

- Líneas de conector: la línea representa la comunicación entre componentes.

- Conector recto: un conector que conecta dos cosas en el mismo diagrama.

- Conectores de ensamblaje: muestra una relación entre dos componentes durante el tiempo de ejecución.

Por ejemplo, un conector podría representar el flujo de información de inicio de sesión del usuario desde el componente de autenticación al componente de gestión de datos. Otro conector podría representar una dependencia entre dos componentes, donde un componente depende del otro para realizar su función.

Dependencias

Los diagramas de componentes UML muestran la relación de dependencia entre componentes. Por ejemplo, el componente de autenticación depende de un componente que proporciona funcionalidad de cifrado. Sin este componente de cifrado, el componente de autenticación no podría almacenar de forma segura la información de inicio de sesión del usuario.

Esta dependencia se representa en el diagrama de componentes UML como una línea discontinua entre los dos componentes. Puede haber dependencias entre dos componentes (uno con la interfaz requerida y el otro con la interfaz proporcionada), así como otros tipos de dependencia.

Cómo dibujar un diagrama de componentes UML

Los diagramas de componentes UML nos ayudan a comprender la estructura de un sistema y cómo interactúan sus diferentes partes. Así es cómo crear uno:

Identificando componentes e interfaces

El primer paso para crear un diagrama de componentes UML es identificar los componentes e interfaces que compondrán el diagrama. Un componente representa una parte específica del sistema. Y una interfaz representa la forma en que interactúan dos componentes. (Hay otras formas en que dos componentes interactúan, pero esta es la más común). Este paso es crucial ya que sienta las bases para el resto del diagrama.

Al identificar componentes e interfaces, es importante considerar el sistema y sus partes. Cada componente tiene un propósito claro y definido. Y cada interfaz debe estar bien definida y ser fácil de entender. Esto asegurará que el diagrama represente con precisión el sistema y sea fácil de leer e interpretar. También garantiza que los componentes puedan ser reemplazados limpiamente sin afectar a otros componentes.

Definiendo puertos y conectores

Definir componentes, interfaces y puertos es crucial. Los puertos permiten que los componentes envíen y reciban señales, mientras que los conectores definen cómo fluyen los datos y las señales entre los puertos. Este paso determina cómo interactuarán entre sí los diversos componentes.

Asegúrate de pensar en lo que necesita cada componente al definir puertos y conectores. Cada puerto debe satisfacer las necesidades del componente al que pertenece, y cada conector debe ayudar al flujo de datos y señales entre los puertos a los que conecta. Esto asegurará que el sistema esté bien implementado.

Estableciendo dependencias

Necesitas saber qué se necesita para hacer que algo funcione. Esto se llama dependencia. Si un componente necesita otro, entonces el primero depende del segundo. Este paso es importante porque asegura que todos los componentes son necesarios y que el sistema funciona como se esperaba.

Piensa en cómo están conectadas las partes cuando estás estableciendo dependencias. Cada una debe ser clara y fácil de entender, y cada una debe minimizar cuánto depende de los demás. Esto facilita el mantenimiento y cambio del sistema.

Utilizando herramientas de modelado UML

Las herramientas de modelado UML son una herramienta poderosa en el desarrollo de software ya que nos permiten crear diagramas precisos y detallados rápidamente y con facilidad.

Elige la herramienta de modelado UML adecuada para el proyecto. Cada herramienta tiene fortalezas y debilidades. Todas están diseñadas para satisfacer las necesidades de proyectos específicos. Elegir la herramienta adecuada garantiza que el diagrama represente con precisión el sistema y sea fácil de leer e interpretar.
